TXI2.OPEN (арт.): ИНТЕГРАЦИОННЫЙ МОДУЛЬ

Устройство для интеграции сторонних устройств в систему автоматизации зданий Desigo (версии 4 и выше).

• Использование стандартных приложений или разработка собственных
• Поддержка до 160 точек данных
• Корпус стандарта DIN 43 880
• Удобный монтаж

             – Винтовые клеммы
             – Питание по Island bus (DC 24 V)

• Быстрая диагностика
• Два Ethernet-порта
• Интерфейс RS232/485, TCP

Подходит для интеграции:

• Modbus
• M-Bus
• G120P
• Насосы Grundfos и Wilo
• Danfoss

Рабочее напряжение	DC 24 V
Потребляемая мощность	2.4 Вт
Коммуникация	RS232 , RS485
Вес	0.161 кг

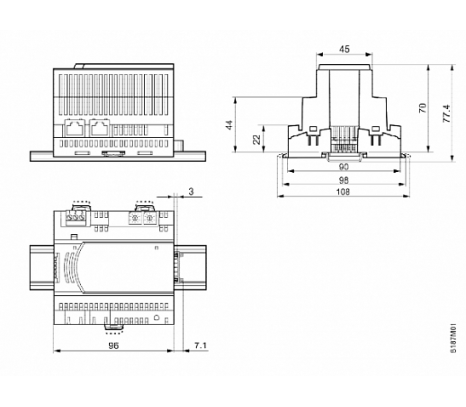

Размеры (Ш х В х Г)	96 x 77.4 x 98 мм

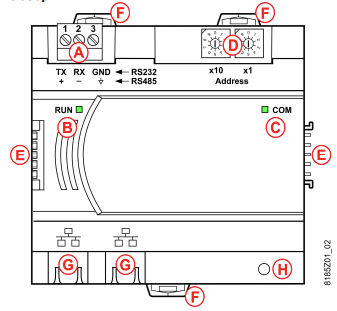

Обзор

A - Винтовая клемма RS232 и RS485 (переключение в программе)

Клемма	RS232	RS485
1	TX	+
2	RX	-
3	GDN	выравнивание потенциалов

B - Светодиод "RUN" Питание OK
C - Светодиод “COM” Коммуникация (RS)
D - Задатчики адреса
E - Подключение island bus
F - Зажим для фиксации
G - Разъёмы RJ45 Ethernet
H - Кнопка сброса

Механические характеристики

• Корпус соответствует DIN 43880, ширина 96 мм.
• При монтаже необходимо соблюдать допустимую температуру окружающей среды (не выше 50°C).

Электрические характеристики

• Модуль TX Open RS232/485 получает питание DC 24 V по шине island bus.Отдельного питания не требуется.
• Винтовые клеммы для интерфейсов RS232 и RS485
• Два разъёма Ethernet
• Модуль TX Open RS232/485 имеет контакты с левой и правой стороны для подключения к шине island bus. Модуль может располагаться между двумя модулями TX I/O или в начале/конце шины.
• Интерфейсы RS232 / RS485 электрически изолированы от island bus. Подключенные сторонние устройства могут требовать заземление.
• Все клеммники защищены от КЗ и неправильного подключения AC/DC 24 V.
• Шина island bus: нет защиты
• Питание выше, чем AC / DC 24 V: нет защиты

Монтаж

Установка

Устройство монтируется на стандартную DIN-рейку 35 x 7.5 мм (TH35-7.5 в соответствии с EN60715)
Устройство может быть установлено в любое место ряда модулей TX I/O.

Замена

Модуль может быть извлечён из линейки модулей.
При этом питание на последующие модули будет прервано.

Расположение при монтаже

Модули TX-I/O™ можно монтировать в любом положении.
При этом необходимо обеспечить достаточную циркуляцию воздуха и поддерживать
макс. температуру окружающей среды не выше 50°C.

Утилизация

Устройство считается электронными отходами и должно утилизироваться в соответствии с European Directive 2012/19/EU (WEEE), отдельно от бытовых отходов.

• Используйте только официальные процедуры для утилизации модуля.
• Соблюдайте все местные законодательства и правила.

Логистическая информация

Длина упаковки, см	10,2
Ширина упаковки, см	10,3
Высота упаковки, см	8,3
Вес, кг	0,191

Информация по гарантии:

Гарантийный срок со стороны производителя составляет: 1 год
