LMO14.111C2 (арт.): АВТОМАТ ГОРЕНИЯ (ЖИДКОТОПЛИВНЫЙ/ГАЗ)

Автомат горения жидкого топлива на базе микроконтроллера для запуска, контроля и управления наддувных масляных горелок в прерывистом режиме. Максимальный расход масла до 30 кг / ч, в некоторых версиях также выше 30 кг / ч. LMO14 и это техническое описание предназначены для использования производителями оригинального оборудования которые интегрируют автоматы горения в свои изделия.

Автомат горения (жидкотопливный), без корзины подключения, на основе микропроцессора, замена для автоматов LOA .., 1-ступенчатое базовое приложение с QRB ../ QRC .., ограниченное количество повторений, стандартная версия, AC 230 В, 50 / 60 Гц, до 30 кг / ч, с мостовым контактом для топливного подогревателя и с дистанционным сбросом, TSA = 10 с, t3n = 10 с.

Применение, особенности

LMO предназначены для запуска и контроля одно- или двухступенчатого нагнетательного масла. горелки в прерывистом режиме работы. Желтое пламя контролируется фоторезистивными датчиками QRB1 / QRB3 или датчик желтого пламени QRB4, пламя синего горения с датчиком синего пламени QRC. Что касается размеров корпуса, электрических соединений и датчиков пламени, LMO идентичны автоматам горения LOA на жидком топливе.

• Применение в соответствии с EN 267: Автоматические наддувные горелки для жидкостей. топливо
• Испытано и одобрено в соответствии с DIN EN 298
• Обнаружение пониженного напряжения
• Электрический дистанционный сброс
• Перемычка для подогревателя масла
• Контроль времени работы подогревателя масла
• Точная и воспроизводимая последовательность управления благодаря цифровой обработке сигналов
• Контролируемая прерывистая работа после 24 часов непрерывной работы
• Ограничение количества повторений
• Многоцветная индикация состояния неисправности и сообщений о рабочем состоянии

Функционирование

• Автомат горения должен быть сброшен;
• Кнопка сброса «EK1» или «EK2» не используется;
• Все контакты на линии замкнуты, запрос на подачу тепла
• Нет пониженного напряжения
• Датчик пламени затемнен, посторонний свет отсутствует

• Безопасное отключение из рабочего положения происходит при падении напряжения в сети. ниже примерно 165 В переменного тока (при UN = 230 В переменного тока) или 75 В переменного тока (при UN = 120 В переменного тока);
• Перезапуск инициируется, когда напряжение в сети превышает примерно 175 В переменного тока (при UN = 230 В переменного тока) или 95 В переменного тока (при UN = 120 В переменного тока);

Если размыкающий контакт подогревателя масла не замыкается в течение 10 минут, происходит блокировка.

Не позднее чем через 24 часа непрерывной работы автомат горения инициирует автоматическое регулируемое отключение с последующим повторным запуском.

Если происходит неизменяемая блокировка, выходы для топливных клапанов, электродвигателя горелки и зажигательное оборудование всегда немедленно отключается (<1 секунды). В случае неизменяемой блокировки ЖИО остается заблокированным, и красная сигнальная лампа (LED) горит постоянно. Автомат горения можно сразу же сбросить. Это состояние сохраняется и в случае отказа сети.

После неизменяемой блокировки сразу же может быть выполнен сброс. Нажмите и удерживайте кнопку сброса блокировки примерно на 1 секунду (<3 секунд). ЖИО можно сбросить только тогда, когда все контакты в линии замкнуты и пониженного напряжения нет.

Если пламя пропадает во время работы, можно повторить максимум 3 раза. Если пламя гаснет в четвертый раз во время работы, горелка активирует неизменяемую блокировку. Счетчик повторов перезапускается каждый раз, когда включается регулирующим термостатом или реле давления (R).

Схема подключения и внутренняя схема LMO14.111C2

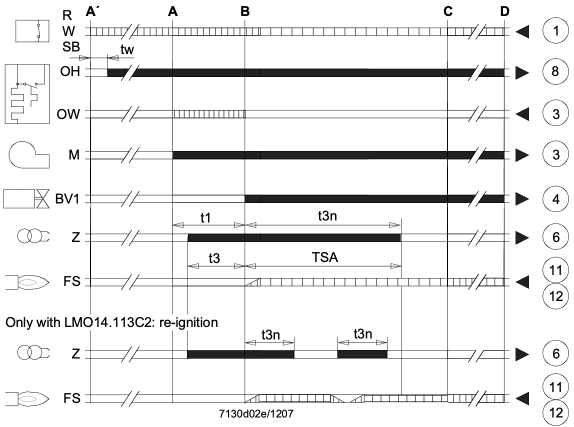

Последовательность управления LMO14.111C2

Примечание к изделию

Убедитесь, что соблюдаются соответствующие национальные правила техники безопасности.

Рекомендации по обслуживанию:

Сервисные адаптеры разрешается использовать лишь в течение непродолжительного времени. Использование должно выполняться под контролем квалифицированного персонала.

• Всегда прокладывайте высоковольтные кабели зажигания отдельно, соблюдая максимальную возможные расстояния до устройства и других кабелей;
• Установите переключатели, предохранители, заземление и т. Д. В соответствии с местными нормативами;
• Убедитесь, что максимально допустимая сила тока не будет превышена (см."Технические данные");
• Не подавайте внешнее сетевое напряжение на управляющие выходы устройства. При тестировании компоненты, управляемые автоматом горения (топливные клапаны и т. д.), ЖИО может никогда не быть включенным;
• Не перепутайте токоведущие и нейтральные проводники;

Сервисные адаптеры можно использовать только в течение короткого времени. Их можно использовать только в под наблюдением квалифицированного персонала.

Автоматы горения имеют расчетный срок службы 250 000 циклов запуска горелки, что при нормальные условия эксплуатации в режиме обогрева соответствуют прибл. 10 лет использования (начиная с даты изготовления, указанной в поле типа).

Этот срок службы основан на испытаниях на выносливость в соответствии со стандартом EN 298.Обзор условий был опубликован Европейским контролем. Ассоциация производителей (Afecor).

Расчетный срок службы основан на использовании автоматов горения в соответствии с паспортом производителя. По достижении проектного срока службы по количеству циклов запуска горелки или соответствующего времени использования, автомат горения должен быть заменен уполномоченным персоналом.

Расчетный срок службы не является гарантийным периодом, указанным в условиях поставки.

В состав устройства входят электрические и электронные компоненты, которые нельзя утилизировать вместе с бытовыми отходами. Необходимо обязательно соблюдать местное и общее действующее законодательство.
