LAL1.25 (арт.): Автомат горения (жидкотопливный), универсальный, QRB1 / QRC1, TSA = 5 с, t3n = 15 с, t1 = 22,5 с, AC230В

Автомат горения (жидкотопливный), без корзины подключения, для универсального использования, контроль пламени с помощью QRB1 ../ QRC1 .., TSA = 5 с, t3n = 15 с, t1 = 22,5 с, АС 230 В.

• Для маслораспылительных горелок средней и большой мощности
• Для многоступенчатых или модулируемых горелок в повторнократковременном режиме работы
• С контролем или без контроля давления воздуха для контролируемой системы управления воздушными заслонками
• Контроль пламени

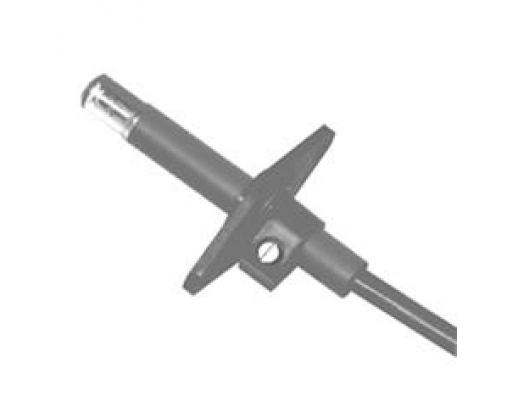

– с помощью фоторезистивного датчика QRB...
 – или датчика голубого пламени QRC1...
– или Фотоэлементный датчик RAR9

Клапан LAL… и это описание предназначены для изготовителей оборудования (OEMs), которые интегрируют автоматы горения в свои изделия!

Применение, особенности

LAL1.25 это горелка желтого и голубого пламени без контроля давления воздуха, предназначена для:

• Управление маслораспылительными горелками и контроль за ними
• Для средней или большой мощности
• Для периодической работы (по меньшей мере, одно контролируемое выключение каждые 24 часа)
• Для универсального применения с многоступенчатыми или модулируемыми горелками
• Для применения со стационарными воздухоподогревателями (WLE)


Контроль пламени обеспечивается посредством фоторезистивного датчика QRB, датчика голубого пламени QRC1 или фотоэлементного датчика RAR9.

Рекомендации по установке

• Все виды работ (установка, монтаж, обслуживание и т.д.) должны выполняться квалифицированным персоналом.
• До того как произвести любые схемные изменения в зоне подключения, полностью отключите оборудование от сетевого напряжения (отключить рубильник, включая нейтраль). Убедитесь, что оборудование нельзя вновь включить по оплошности и что оно обесточено. В случае несоблюдения этой меры предосторожности возникает опасность поражения электрическим током.
• Обеспечьте надежную защиту от поражения электрическим током за счет соответствующей защиты соединительных клемм.
• Каждый раз по завершении работ (установка, монтаж, обслуживание и т.д.) убеждайтесь, что электрическая проводка находится в надлежащем состоянии и производите проверку безопасности в соответствии с указаниями главы «Рекомендации по запуску в эксплуатацию»
• Нажимайте кнопку сброса блокировки только вручную (прилагаемое усилие не более £10 Н), без применения инструментов или заостренных предметов
• Не нажимайте кнопку сброса блокировки на устройстве или кнопку дистанционного сброса блокировки (вход 21) дольше 10 секунд, так как большая продолжительность разблокировки приводит к повреждению реле блокировки в устройстве.
• Падение или удар могут привести к тому, что будет невозможно использовать эти устройства, так как функции безопасности могут быть снижены даже при отсутствии видимых повреждений.
• Из соображений безопасности (самопроверка контура контроля пламени и т. д.) необходимо обеспечить по меньшей мере одно контролируемое выключение в течение 24 часов.
• Старайтесь всегда раскладывать высоковольтный кабель зажигания отдельно от остального кабеля и самого устройства при соблюдении максимально возможного расстояния между ними.
• Не перепутайте нейтральные и находящиеся под напряжением провода
• Устанавливайте выключатели, предохранители и заземление в соответствии с действующими местными предписаниями.
• Не превышайте максимально допустимую токовую нагрузку на соединительные клеммы.
• Изоляция внутренней проводки, по которой проходит сетевое напряжение, должна обеспечивать необходимую защиту от возникающих в ходе надлежащего использования электрических нагрузок.

Схема подключения

Примечание к изделию

Рекомендации по утилизации:

В состав устройства входят электрические и электронные компоненты, которые нельзя утилизировать вместе с бытовыми отходами. Необходимо соблюдать действующее местное законодательство.

Логистическая информация

Длина упаковки, см	-
Ширина упаковки, см	-
Высота упаковки, см	-
Вес, кг	0,88

Информация по гарантии:

Гарантийный срок со стороны производителя составляет: 5 лет
