GEB346.1E (арт.): Привод воздушной заслонки, 20 Н*м, AC 230 В, 2-точечный/3-точечный, с концевыми выключателями

Отзывы:

(0)

Производитель: Siemens
Артикул: GEB346.1E
Наличие: в наличии
Стоимость действительна на заказное оборудование. Ценообразование на оборудование из наличия уточняйте у наших специалистов. Не является офертой.

16 530.83р.

Купить в один клик

Введите номер телефона и мы перезвоним

Я согласен с условиями обработки персональных данных Я согласен на передачу персональных данных Я ознакомлен с политикой конфиденциальности, политикой обработки персональных данных и пользовательским соглашением

Основные характеристики

Все характеристики

Вес, кг.: 1.242

Возвратная пружина: Нет

Время закрытия: 150 секунд

Время открытия: 150 секунд

Время позиционирования: 150 секунд

Кол-во:

Обзор товара
Характеристики
Документация
Оплата
Доставка
Запросить цену\КП\счет
Отзывы (0)
Аксессуары

Привод воздушной заслонки Siemens GEB346.1E для двухпозиционного управления, с номинальным крутящим моментом 20 Нм, с концевыми выключателями, механически регулируемым шагом в пределах угла поворота 0...90°, с предварительно подключенными кабелями длиной 0,9 м.

Различные варианты исполнения с настраиваемым стартом и диапазоном для управляющего сигнала, индикатором положения, потенциометром обратной связи и регулируемыми вспомогательными переключателями для дополнительных функций.

Способы применения:

Для площади заслонки до 4 м2, в зависимости от трения.
Подходят для управляющего сигнала DC 0/2...10 В, 2- или 3-точечного.
Мы рекомендуем минимальную длину пульса 500 мс на приводах с 3-точечным управлением, чтобы обеспечить долгую и точную работу.

Краткое описание:

С самоцентрирующимся адаптером для присоединения штоков диаметром 8...20.5 мм, сечением 8...14.5 мм, минимальная длина штока - 20 мм
С индикатором рабочего положения и настраиваемым ограничителем
Ручное управление и корректировка
В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м

Крутящий момент	20 Нм
Площадь заслонки, до	4 м²
Angular rotation	90°
Потребляемая мощность	4 ВА, 1.6 Вт
Время позиционирования	150 с
Сигнал позиционирования	3-точечный
Наличие концевых выключателей	Да
Класс защиты	IP54
Температура окружающей среды, работа	-32…55 °C
Температура среды	-32…70 °C
Влажность окружающей среды, работа	<95 % отн.влаж.

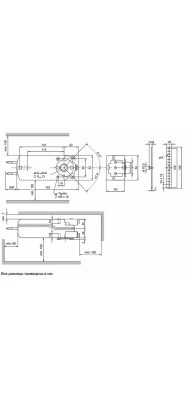

Размеры (Ш х В х Г)	82 x 192 x 63 мм
Рабочее напряжение	AC 100...240 В
Дополнительный переключатель	2

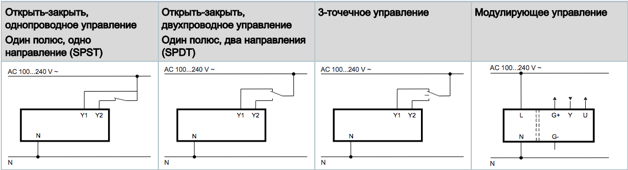

Схема соединения GEB346.1E (открыть-закрыть, 3-точечное управление)

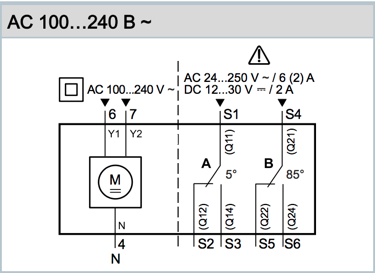

Схема подключения GEB346.1E

Управление GEB3..1E (AC 100…240 В)

Маркировка кабелей:

	Код	№	Цвет	Аббр.	Значение
Приводы AC 100…240 В	L	3	Коричневый	BN	Фаза AC 100…240 В
	N	4	Синий	BU	Нейтральный проводник
	Y1	6	Черный	BK	Сигн. позиц. AC 100…240 В ~, “по часовой стр.” (GEB34..1E)
	Y2	7	Белый	WH	Сигн. позиц. AC 100…240 В ~, “против часовой стр.” (GEB34..1E)
Вспом. переключатель	Q11	S1	Серый/красный	GY RD	Переключатель A, вход
	Q12	S2	Серый/синий	GY BU	Переключатель А, НЗ-контакт
	Q14	S3	Серый/розовый	GY PK	Переключатель А, НО-контакт
	Q21	S4	Черный/красный	BK RD	Переключатель B, вход
	Q25	S5	Черный/синий	BK BU	Переключатель B, НЗ-контакт
	Q24	S6	Черный/розовый	BK PK	Переключатель B, НО-контакт
Потенциометр обратной связи	a	P1	Белый/красный	WH RD	Потенциометр 0...100 % (P1-P2)
	b	P2	Белый/синий	WH BU	Потенциометр, выход
	c	P3	Белый/розовый	WH PK	Потенциометр 100...0 % (P3-P2)

Функции изделия:

Тип	GEB346.1E
Тип управления	Трехточечное
Направление вращения	По часовой стрелке или против часовой стрелки. При отсутствии питания привод сохраняет свое текущее положение.
Индикация положения: механическая	Индикация положения угла поворота при помощи указателя.
Индикация положения: электрическая	Потенциометр обратной связи можно подключить ко внешнему напряжению, чтобы получать позицию привода.
Вспомогательный переключатель	Коммутационные точки для вспомогательных переключателей A и B могут устанавливаться независимо друг от друга с шагом 5° в пределах 0° - 90°
Ручная настройка	Привод можно отрегулировать вручную, нажав кнопку разъединения зубчатого механизма.
Ограничение угла поворота	Угол поворота адаптера вала может быть ограничен механически с шагом в 5°

Примечение к заказу изделия:

Замечание:

Потенциометр не может быть добавлен в полевых условиях. При необходимости заказывайте устройство, которое содержит данную опцию.

Поставка:

Некоторые детали, такие как индикатор положения и монтажные комплекты для привода поставляются не смонтированными.

Аксессуары, запасные части:

Доступны аксессуары для расширения возможностей приводов, например, внешние вспомогательные переключатели, линейные/поворотные комплекты и защитные крышки; см. техническое описание N4697.
